Détails sur le produit:
|
| Nom de produit: | boîte de distribution électrique | Couleur: | Blanc |
|---|---|---|---|
| Préparation de surface: | jet de revêtement de poudre | Matériel de cadre de couverture: | PC |
| Tension évaluée: | AC400v (+/--20%) | Devise évaluée: | 63A/80A |
| Montage du type: | flux | Protection d'entrée: | IP40 |
| Mettre en évidence: | Boîte d'AC400V 2 Polonais MCB,Boîte bipolaire de mcb de 2 rangées,Boîte de ccc 2 Polonais MCB |
||

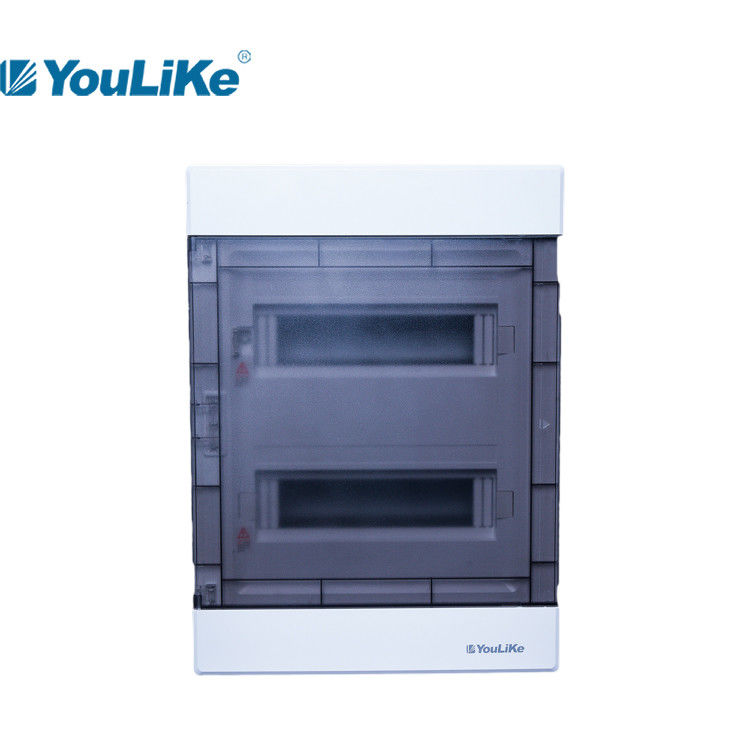

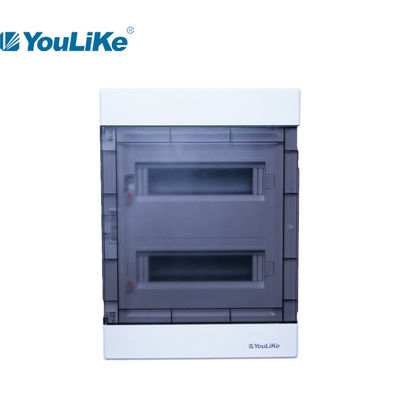

Type de 2 rangées boîte de distribution de MCB avec la boîte de Polonais MCB de l'unité 2 du consommateur de couverture transparente
Application
La série M5 est employée pour la distribution d'énergie d'intérieur principalement pour allumer le contrôle pour les bâtiments résidentiels et commerciaux.

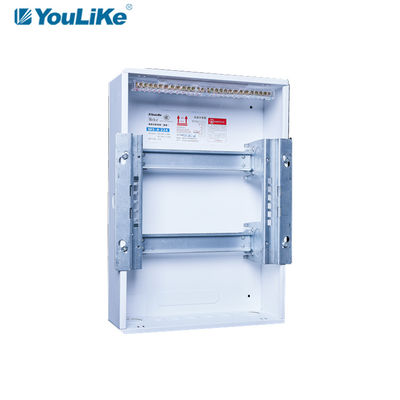

1. Rail de vacarme à être en acier galvanisé, avec le funtion d'ajustement horizontal et vertical.
2. Les terminaux de cuivre (mise à la terre 1pcs et neutre 1pcs) est avec la composition en 6%.
3. Boulons de mise à la terre inoxydables avec l'étiquette de mise en garde.
4. Conception renforcée de structure pour permettre une force plus à haute résistance de couverture en plastique.
5. Des brides de fil en plastique est équipées au-dessous du rail de vacarme.
Caractéristique du produit
1. Matériel de boîte : la poudre a enduit en acier
2. Matériel de cadre de couverture : PC
3. Matériel de porte : PC (porte transparente et porte blanche)
4. Toutes les pièces en plastique : sans ignifuge spécifique
5. Pastic peut être adapté aux besoins du client à ignifuge (la catégorie V1~V0 dépend du matériel choosen).
Points d'attention
1. Quand la boîte inférieure est enfoncée avec concret et versée sur le site, la boîte inférieure doit être soutenue en haut et en bas, pour empêcher à gauche et à droite la boîte inférieure de la déformation.
2. Pendant l'installation du mur supérieur de la boîte inférieure, on l'interdit de bloquer le trou fileté du plat droit avec le mortier de ciment.
3. Le couple de rapport maximum de la vis fondante sur la boîte inférieure est 20n. M.
4. On lui recommande d'installer le panneau de soutien après que le mur puttying.
Caractéristiques M5 des séries, flux
| Modèle | Manière | Taille de couverture | Taille de boîte |
Terminaux |
Coups de grâce | ||
| L*H*T (millimètre) | L*W*D*T (millimètre) | taille (millimètres) | PE | N | une quantité latérale | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

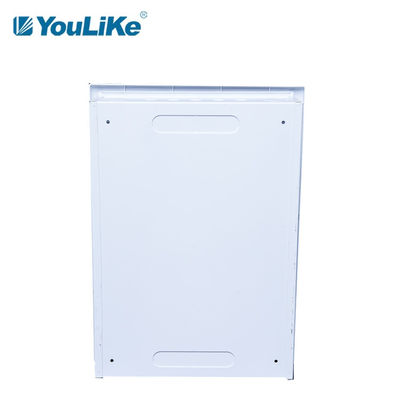

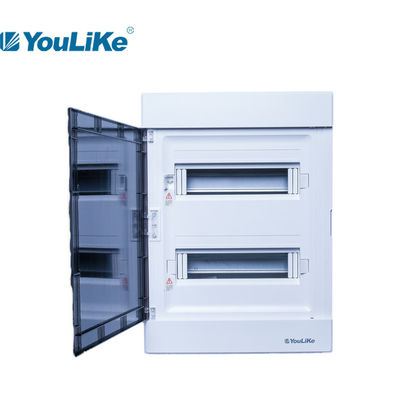

Démonstration de détail de produit
Emballage
| Modèle | Taille de carton | Volume/ctn | PCs/ctn | Poids calculé (kilogrammes/ctn) | |
| millimètre | ³ de m | poids net | poids brut | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Emballage neutre de carton Notre carton de style
Remarques : #1. La boîte de couleur adaptée aux besoins du client ou la boîte neutre est disponible.
#2. au cas où adapté aux besoins du client la boîte de couleur serait exigée, il y a une taille de MOQ≥1000pcs/each.
#3. a adapté la copie aux besoins du client de logo sur le produit est disponible sans la charge supplémentaire.
Service à la clientèle
1. OEM/ODM (épaisseur adaptée aux besoins du client de plat de profondeur de caisse d'emballage de carton de logo)
2. Disposition d'ordre
* la livraison stable des jours ≤15
* MOQ spécifique
* conditions de paiement multiples
* mise à jour de statut d'ordre
3. Service supplémentaire
* service du respondence 7X24
* au service de site
* poignée d'anomalie de qualité
* coordination d'accessoires
