Le ccc a certifié la clôture de conseil de distribution IP30, bâti de mur de boîte de mètre de l'électricité

Les services électriques de Cabinet du vert IP30 dosent la boîte électrique de mètre de boîte de distribution de Cabinet

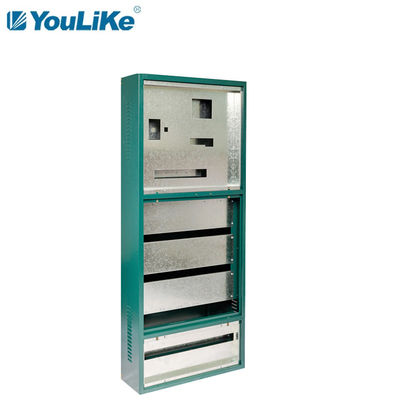

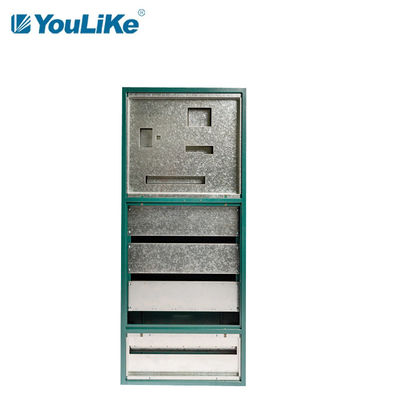

Configuration de corps de boîte

1. Fenêtre de dissipation thermique : il y a des fenêtres de dissipation thermique dans la partie moyenne et supérieure des deux côtés de l'armoire.
2. fondre la vis : M6×14 fondant la vis est fourni du côté gauche de la position correspondante de panneau de l'armoire.
3. conseil composant : la salle d'admission est un panneau d'installation, et la salle régulatrice et la pièce de débouché sont des barres d'installation, qui sont employées pour installer les composants électriques.

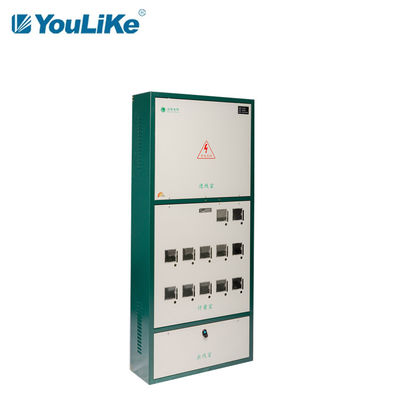

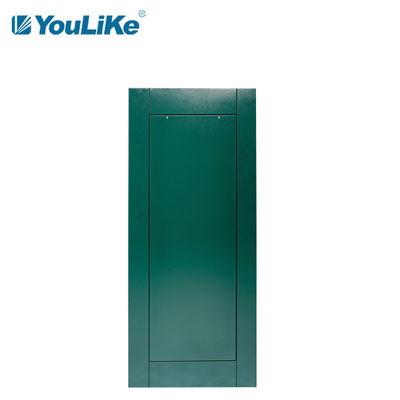

Configuration de porte

1. Cabinet : La pièce entrante et la pièce sortante ont les courbures simples autour du conseil, et la salle de mesure a de doubles courbures des deux côtés du conseil. Il y a des goupilles de boulon sur les extrémités gauches et droites du fond du conseil, et les axes M5 sont utilisés pour les boulons.
2. serrures : des vis avance-scellées sont utilisées dans la salle d'entrée, la serrure régulatrice MS505-1 est utilisée dans la salle de mesure ou une serrure spéciale de code pour l'armoire de mètre, et la serrure ronde MS407 est utilisée dans la salle de sortie.
3. fondre la vis : M6*14 fondant la vis est fourni au en bas à gauche de la boîte.

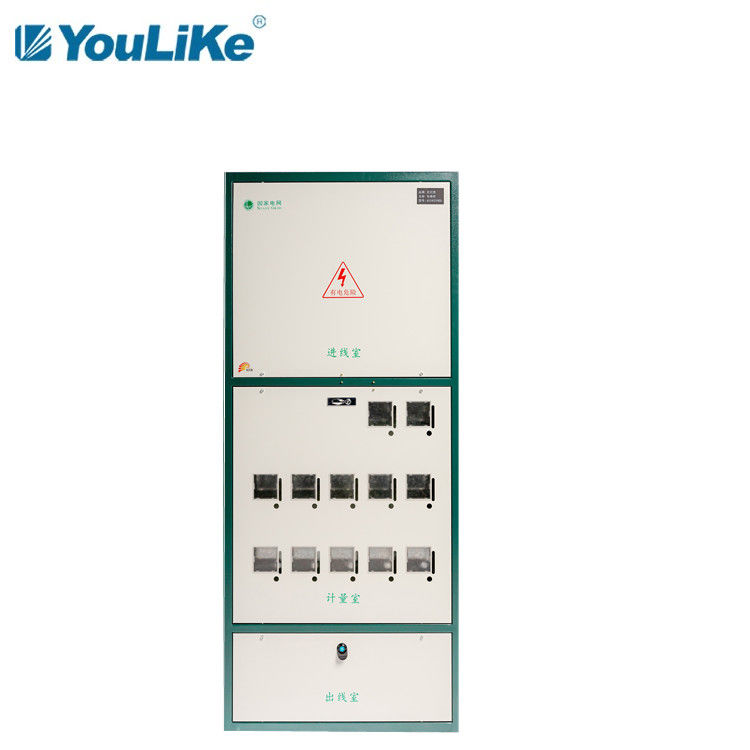

Structure de boîte électrique de mètre

1. La structure supérieure et inférieure est divisée en salle d'admission, salle régulatrice et salle de débouché.
2. trous de coup de grâce des côtés gauches et droits du plat supérieur, aucun trous au dos de l'armoire.
3. a inclus le conseil embrochable.
4. équipé du panneau intérieur de séparation.
5. Avec le crochet d'activité.
6. carte mère active.
7. Aucun couvercle inférieur.

Spécifications du mur de série de BG10-BG pour murer la boîte de distribution

Démonstration d'aperçu de société

Remarques d'installation

1. Toutes les bandes d'installation double-sont pliées.
2. Ce qui précède est la taille du mètre monophasé de carte (style national).
3. 10 mètres et en haut, si la salle de débouché est un commutateur de fuite, la taille sera augmentée de 200mm.
4. La barre d'installation pour la salle de mesure du mètre monophasé est 175mm haut, et la barre d'installation pour la salle de mesure du mètre triphasé est 280mm haut.
