Détails sur le produit:
|
| Nom de produit: | boîte de distribution affleurante de bâti | Matériel de porte: | HIPS/PC |
|---|---|---|---|
| Couleur: | Blanc | Tension évaluée: | 400V+/-20% |
| Courant évalué: | 55A/ 63A | Niveau de protection: | IP40 |
| Dimension de manière: | 18mm | Dimension terminale: | 6x9mm |
| Mettre en évidence: | 42 boîte monophasé MCB de manières,Unité du consommateur de ménage de 42 manières,boîte monophasé MCB de 6x9mm |
||

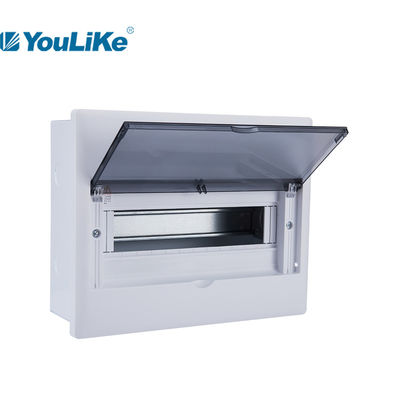

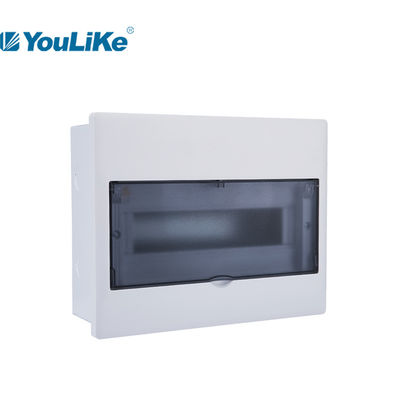

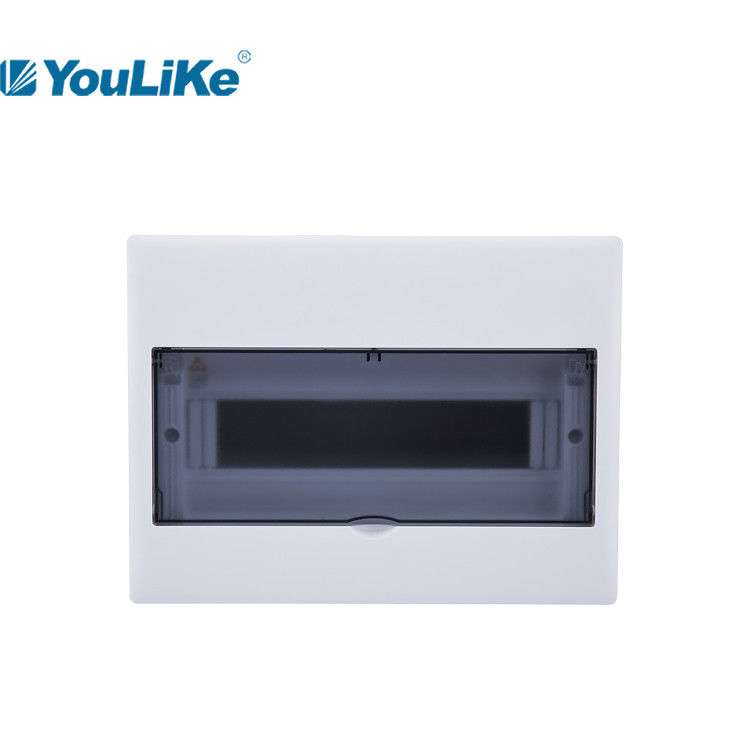

boîte de DB de boîte de distribution de manières affleurantes du bâti 6 de panneau de commutateur à courant électrique de 42 manières
Caractéristiques de produit
1. Matériel de boîte : la puissance a enduit en acier
2. Matériel de cadre de couverture : HANCHES
3. Matériel de porte : Matériel de HANCHES (pour la porte blanche) et de PC (pour la porte transparente).
4. Toutes les pièces en plastique sont sans ignifuge spécifique et qualifié pour passer l'essai incandescent de fil à 650℃.
5. Pastic peut être adapté aux besoins du client à ignifuge (la catégorie V1~V0 dépend du matériel choosen).
Application
La série de JX est employée pour la distribution d'énergie d'intérieur principalement pour allumer le contrôle pour les bâtiments résidentiels et commerciaux.
Points d'attention
1. Quand la boîte inférieure est enfoncée avec concret et versée sur le site, la boîte inférieure doit être soutenue en haut et en bas, pour empêcher à gauche et à droite la boîte inférieure de la déformation.
2. Pendant l'installation du mur supérieur de la boîte inférieure, on l'interdit de bloquer le trou fileté du plat droit avec le mortier de ciment.
3. le couple 4.The de rapport maximum de la vis fondante sur la boîte inférieure est 20n. M.
On lui recommande d'installer le panneau de soutien après que le mur puttying.
Résultat d'essai en plastique de pièces
1. Essai incandescent de fil à 650℃.
2. Essai Anti-UV (pour indiquer la représentation anti-vieillissement en plastique) ≥250hours.
3. Essai ≥250hours de lampe à arc de xénon.
4. Temps de l'essai ≥10,000 d'opération de charnière aucune coupure.
Caractéristiques des séries de JX, flux
| Modèle | Manière | Taille de couverture | Taille de boîte |
Terminaux |
Coups de grâce | ||
| L*H*T (millimètre) | L*W*D*T (millimètre) | taille (millimètres) | PE | N | une quantité latérale | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

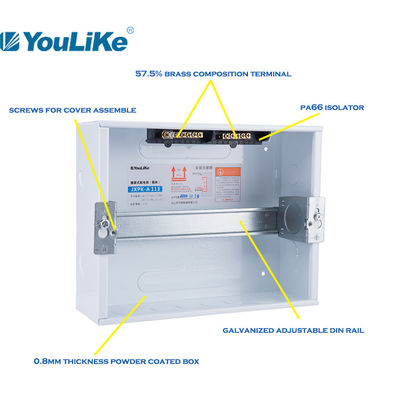

Démonstration de détails de produit
#1. rail de vacarme à être en acier galvanisé, avec le funtion d'ajustement horizontal et vertical.
#2. les terminaux en laiton (mise à la terre 1pcs et neutre 1pcs) est avec la composition 57,5%.
#3. boulons de mise à la terre inoxydables avec l'étiquette de mise en garde.
#4. a renforcé la conception de structure pour permettre une force plus à haute résistance de couverture en plastique.
Emballage
| Modèle | Taille de carton | Volume/ctn | PCs/ctn | Poids calculé (kilogrammes/ctn) | |
| millimètre | ³ de m | poids net | poids brut | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Emballage neutre de carton Notre carton de style
Remarques : #1. La boîte de couleur adaptée aux besoins du client ou la boîte neutre est disponible.
#2. au cas où adapté aux besoins du client la boîte de couleur serait exigée, il y a une taille de MOQ≥1000pcs/each.
#3. a adapté la copie aux besoins du client de logo sur le produit est disponible sans la charge supplémentaire.
