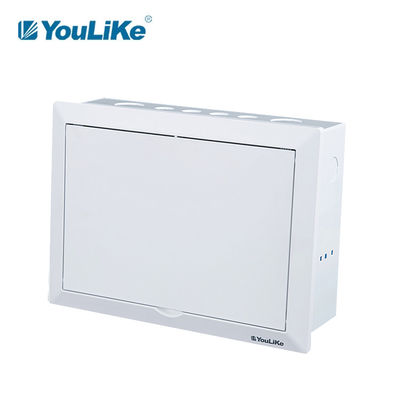

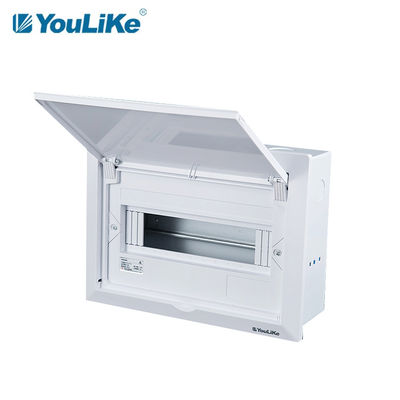

Boîte de distribution encastrée en métal du courant de niveau 40 électrique de protection de manière de la basse tension 12
Caractéristiques de produit
1. Boîte à être disponible pour en acier enduit par poudre, 1.0mm pour 1&2row, 1.2mm for3rows.
2. Cadre de couverture à être disponible pour le matériel d'ABS.
3. Porte à être disponible pour l'ABS, couleur blanche.
4. Toutes les pièces en plastique sont sans ignifuge spécifique et qualifié pour passer l'essai incandescent de fil à 650℃.
5. Pastic peut être adapté aux besoins du client à ignifuge (la catégorie V1~V0 dépend du matériel choosen).
Résultat d'essai en plastique de pièces
1. Essai incandescent de fil à 650℃.
2. Essai Anti-UV (pour indiquer la représentation anti-vieillissement en plastique) ≥250hours.
3. Essai ≥250hours de lampe à arc de xénon.
4. Temps de l'essai ≥10,000 d'opération de charnière aucune coupure.
Précautions d'installation
1. Quand la boîte inférieure est enfoncée avec le béton pour le versement sur place, l'appui environnant sera fait à l'intérieur de la boîte inférieure pour empêcher la boîte inférieure de la déformation.
2. Le couple de rapport maximum du boulon de mise à la terre sur la boîte inférieure est 18N. M.
3. On lui recommande d'installer la surface de soutien après que le mur puttying.
4. La parenthèse est fixée au mur pour l'installation.
5. L'installation de la boîte doit être fondue, et la boîte n'est pas équipée de la mise à la terre.
Caractéristiques P5 des séries, flux
| Modèle |
Manière |
Taille de couverture |
Taille de boîte |
Terminaux
|
Coups de grâce |
| L*H*T (millimètre) |
L*W*D*T (millimètre) |
taille (millimètres) |
PE |
N |
une quantité latérale |
|
P5-A 112
|
12way |
312*230*15.5 (31,3) |
292×210×90×1.0 |
6×10.4 |
8 |
7 |
6 |
|
P5-A 115
|
15way |
366×240×15.5 (31,3) |
346×220×90×1.0 |
6×10.4 |
8 |
7 |
7 |
|
P5-A 118
|
18way |
420×240×15.5 (31,3) |
00×220×90×1.0 |
6×10.4 |
11 |
10 |
9 |
|
P5-A 121
|
21way |
474×240×15.5 (31,3) |
454×220×90×1.0 |
6×10.4 |
11 |
10 |
10 |
|
P5-A 124
|
24way |
528×250×15.5 (31,3) |
508×230×90×1.0 |
6×10.4 |
13 |
12 |
10 |
|
P5-A 226
|
26way |
348×400×16.5 (32,8) |
328×380×90×1.0 |
6×10.4 |
13 |
12 |
6 |
|
P5-A 232
|
32way |
402×400×16.5 (32,8) |
382×380×90×1.0 |
6.4×12 |
16 |
15 |
7 |
|
P5-A 242
|
42way |
492×400×16.5 (32,8) |
472×380×90×1.0 |
6.4×12 |
18 |
17 |
10 |
|
P5-A 354
|
54way |
448×604×17 (33,5) |
424×580×100×1.2 |
6.4×12 |
2*13 |
2*12 |
9 |
Démonstration d'aperçu de société
Application
Série P5 principalement utilisée pour le contrôle de allumage d'intérieur pour les bâtiments résidentiels et commerciaux.

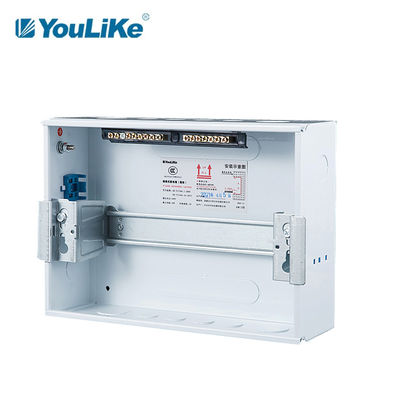

1. Rail de vacarme à être en acier galvanisé, avec le funtion d'ajustement horizontal et vertical.
2. Les terminaux de cuivre (mise à la terre 1pcs et neutre 1pcs) est avec la composition en 6%.
3. Boulons de mise à la terre inoxydables avec l'étiquette de mise en garde.
4. Conception renforcée de structure pour permettre une force plus à haute résistance de couverture en plastique.
5. Des brides de fil en plastique est équipées au-dessous du rail de vacarme.
Emballage
| Modèle |
Taille de carton |
Volume/ctn |
PCs/ctn |
Poids calculé (kilogrammes/ctn) |
| millimètre |
³ de m |
poids net |
poids brut |
| P5-A 112 |
655×300×385 |
0,0756 |
10 |
17,10 |
|
| P5-A 115 |
655×310×440 |
0,0893 |
5 |
9,25 |
|
| P5-A 118 |
655×310×495 |
0,1005 |
5 |
10,20 |
|
| P5-A 121 |
655×310×545 |
0,1106 |
5 |
11,65 |
|
| P5-A 124 |
655×320×600 |
0,1257 |
|
12,40 |
|
| P5-A 226 |
460×135×415 |
0,0257 |
|
5,40 |
|
| P5-A 232 |
460×135×470 |
0,0291 |
1 |
6,70 |
|
| P5-A 242 |
550×135×465 |
0,0345 |
1 |
3,60 |
|
| P5-A 354 |
665×155×515 |
0,0530 |
1 |
4,05 |
|
Emballage neutre de carton Notre carton de style
Remarques : #1. La boîte de couleur adaptée aux besoins du client ou la boîte neutre est disponible.
#2. au cas où adapté aux besoins du client la boîte de couleur serait exigée, il y a une taille de MOQ≥1000pcs/each.
#3. a adapté la copie aux besoins du client de logo sur le produit est disponible sans la charge supplémentaire.
