Conseil de distribution industriel de plastique de boîte de distribution de Mini Circuit Breaker Protection Level 40
Caractéristique du produit
1. Matériel de boîte : la poudre a enduit en acier
2. Matériel de cadre de couverture : ABS
3. Matériel de porte : ABS+PC (porte transparente et porte blanche)
4. Toutes les pièces en plastique : sans ignifuge spécifique
5. Pastic peut être adapté aux besoins du client à ignifuge (la catégorie V1~V0 dépend du matériel choosen).
Application
ÊTRE série est utilisé pour la distribution d'énergie d'intérieur principalement pour allumer le contrôle pour les bâtiments résidentiels et commerciaux.
1. Rail de vacarme à être en acier galvanisé, avec le funtion d'ajustement horizontal et vertical.
2. Les terminaux en laiton (mise à la terre 1pcs et neutre 1pcs) est avec la composition 57,5%.
3. Boulons de mise à la terre inoxydables avec l'étiquette de mise en garde.
4. Conception renforcée de structure pour permettre une force plus à haute résistance de couverture en plastique.
5. Plat de ressort en métal en métal pour fournir la durée de vie supplémentaire des charnières en plastique.
Éléments de qualification de sécurité
1. Barre de cuivre : conduction douce, sûr et fiable.
2. Câblage : spécifications de câblage, sécurité standard.
3. Fondre : inoxydable, sûr et fiable.
4. Matières premières : en plastique, durable tout neuf et beau.
5. Porte mobile : ne tombant pas, sûr et beau
.
Caractéristiques de ÊTRE série, extérieures
| Modèle |
Manière |
Taille de couverture |
Taille de boîte |
Terminaux
|
Coups de grâce |
| L*H*T (millimètre) |
L*W*D*T (millimètre) |
taille (millimètres) |
PE |
N |
une quantité latérale |
| BEP-M 104 |
4way |
168×164×16.5 (22,0) |
168×164×80×1.0 |
6*10 |
4 |
5 |
2 |
| BEP-M 107 |
7way |
222×214×18.5 (24,0) |
221×213×80×1.0 |
6*10 |
|
7 |
6 |
| BEP-M 110 |
10way |
276×214×18.5 (24,0) |
275×213×80×1.0 |
6*10 |
8 |
7 |
7 |
| BEP-M 112 |
12way |
312×214×18.5 (24,0) |
311×213×80×1.0 |
6*10 |
8 |
9 |
8 |
| BEP-M 114 |
14way |
348×214×18.5 (24,0) |
347×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 116 |
16way |
384×214×18.5 (24,0) |
383×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 118 |
18way |
420×214×18.5 (24,0) |
419×213×80×1.0 |
6*10 |
13 |
12 |
10 |
| BEP-M 120 |
20way |
456×214×18.5 (24,0) |
455×213×80×1.0 |
6*10 |
13 |
12 |
12 |
| BEP-M 228 |
28way |
351×381×19 (26,5) |
350×380×95×1.2 |
6.4*12 |
16 |
15 |
9 |
| BEP-M 240 |
40way |
459×381×19 (26,5) |
458×380×95×1.2 |
6.4*12 |
18 |
17 |
12 |

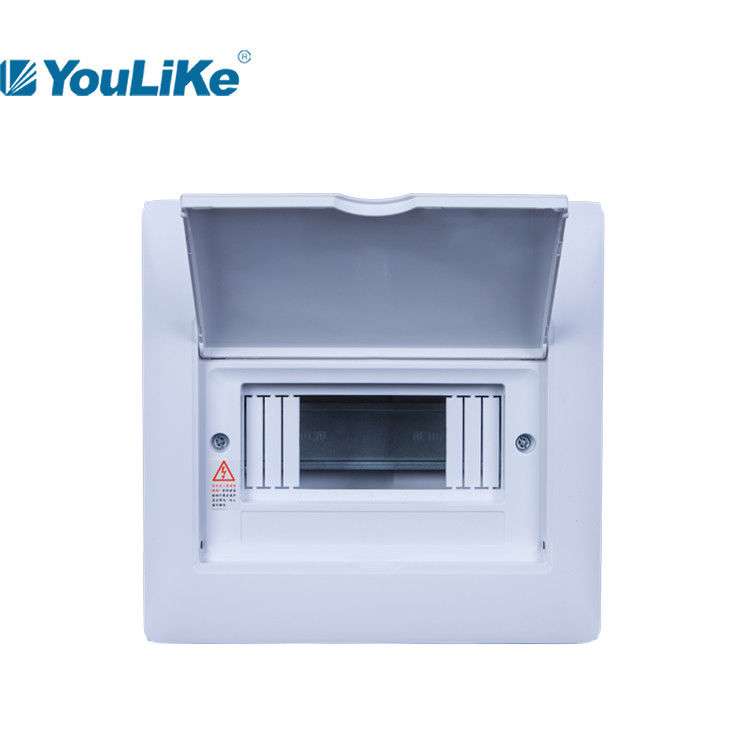

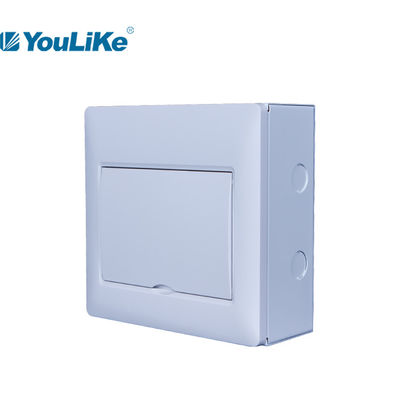

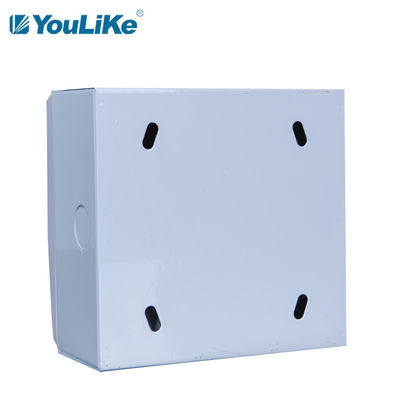

Démonstration de détails de produit
Emballage
| Modèle |
Taille de carton |
Volume/ctn |
PCs/ctn |
Poids calculé (kilogrammes/ctn) |
| millimètre |
³ de m |
poids net |
poids brut |
| BEP-M 104 |
525*215*355 |
0,0401 |
10 |
9,58 |
|
| BEP-M 107 |
525*290*455 |
0,0693 |
10 |
14,66 |
|
| BEP-M 110 |
525*345*455 |
0,0825 |
10 |
17,10 |
|
| BEP-M 112 |
525*235*405 |
0,0450 |
5 |
9,25 |
|
| BEP-M 114 |
525*235*440 |
0,0543 |
5 |
10,20 |
|
| BEP-M 116 |
525*235*495 |
0,0611 |
5 |
11,65 |
|
| BEP-M 118 |
545*240*280 |
0,0367 |
2 |
6,70 |
|
| BEP-M 120 |
460*135*385 |
0,0239 |
1 |
3,60 |
|
| BEP-M 228 |
455*160*425 |
0,0310 |
1 |
4,05 |
|
| BEP-M 240 |
510*160*460 |
0,0376 |
1 |
4,75 |
|
Emballage neutre de carton Notre carton de style
Remarques : #1. La boîte de couleur adaptée aux besoins du client ou la boîte neutre est disponible.
#2. au cas où adapté aux besoins du client la boîte de couleur serait exigée, il y a une taille de MOQ≥1000pcs/each.
#3. a adapté la copie aux besoins du client de logo sur le produit est disponible sans la charge supplémentaire.
Points d'attention
1. Quand la boîte inférieure est enfoncée avec concret et versée sur le site, la boîte inférieure doit être soutenue en haut et en bas, pour empêcher à gauche et à droite la boîte inférieure de la déformation.
2. Pendant l'installation du mur supérieur de la boîte inférieure, on l'interdit de bloquer le trou fileté du plat droit avec le mortier de ciment.
3. Le couple de rapport maximum de la vis fondante sur la boîte inférieure est 20n. M.
4. On lui recommande d'installer le panneau de soutien après que le mur puttying.
